Réfection du pont Laviolette, phase 3 - Photos du chantier (partie 3 de 3)

message posté le 21 nov 2007 à 18h49

Avatar

maximac

  • membre
  • Paris
Très instructif, et impressionnant.
(ah, et beau, bien sur :D )

Mes photos
Les memes sur instagram

message posté le 21 nov 2007 à 20h25

Avatar

Jacks

  • membre
  • Versailles
Sa change des reportages photo habituel ! C'est très interéssant ;) !

"La censure, quelle qu'elle soit, me paraît une monstruosité, une chose pire que l'homicide ; l'attentat contre la pensée est un crime de lèse-âme" Gustave Flaubert (1821-1880).

message posté le 21 nov 2007 à 20h36

Avatar

Dylan

  • membre
  • Atlanta, Georgia, USA
C'est super cool ces photos ^^ Pi sur certaine photo on a l'impression que tu prenait des pièce miniature :D

- When life gives you lemons ask for tequila and salt

- Endless traveller

message posté le 23 nov 2007 à 09h36

Avatar

yarabundi

  • membre
  • Montréal
Très intéressant en effet. Ça ne sera pas aussi faciel pour remplacer le tableir au-dessus de l'eau, non ?
A propos, AX quand tu viendras à Montréal, j'ai un livre avec des photos de la construction du pont Champlain au début des années 1960. C'est très technique. C'est pas "grand plublic" Ça devrait t'intéresser de voir ça.

"Oncques ne fauldray...jamais ne faillira"
Homo Platoregimontis

message posté le 23 nov 2007 à 20h29

Avatar

AX

  • membre
  • Trois-Rivières, Québec
Bah ça ira dans 7 mois, quand je reviendrai d'Angleterre! :D

J'ai déja vu plusieurs photos de la construction du pont Laviolette mais pas du pont Champlain, ça doit être intéressant!

AX

-------------------------------------------
Mes photos sur mon site

message posté le 24 nov 2007 à 07h47

Avatar

AX

  • membre
  • Trois-Rivières, Québec
yarabundi a écrit
Ça ne sera pas aussi faciel pour remplacer le tableir au-dessus de l'eau, non ?


Au-dessus de l'eau, soit sous la structure d'acier, le tablier a été réparé en 2005. C'est du patchage comme on le connaît! Ça sera à refaire dans 10 ans. Par contre les approches sont prévues pour durer 40 ans (jamais :D)

AX

-------------------------------------------
Mes photos sur mon site

message posté le 24 nov 2007 à 07h52

Avatar

AX

  • membre
  • Trois-Rivières, Québec
2- Travaux sur le pont

Cette partie traite des nombreux travaux différents réalisés sur le pont après la pose des nouvelles sections de tablier.

En fait, il reste quelques photos du remplacement du tablier :D

Remplacement d'une petite section de tablier. Vers le haut du pont il y avait déjà des poutres d'acier et l'opération de
remplacement du tablier consistait enlever et remplacer celui-ci en petites sections d'environ 6x7 mètres.
Image non décrite

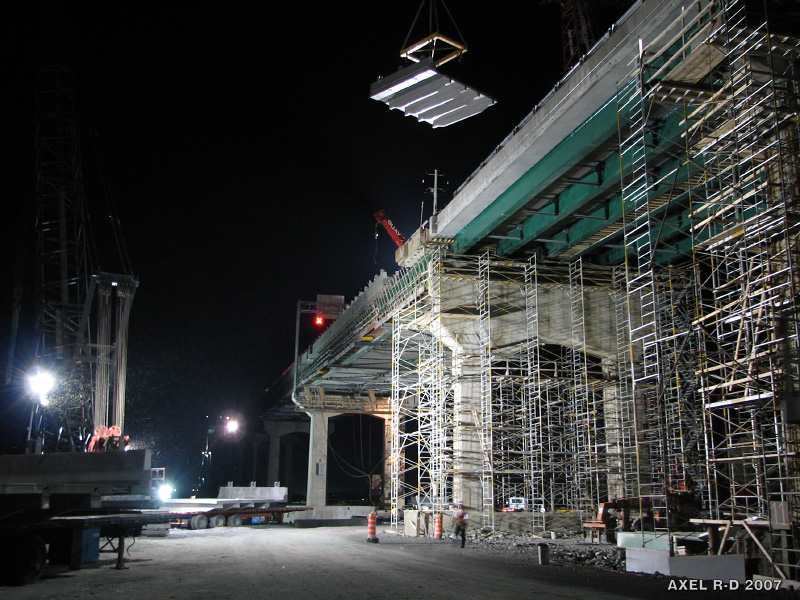

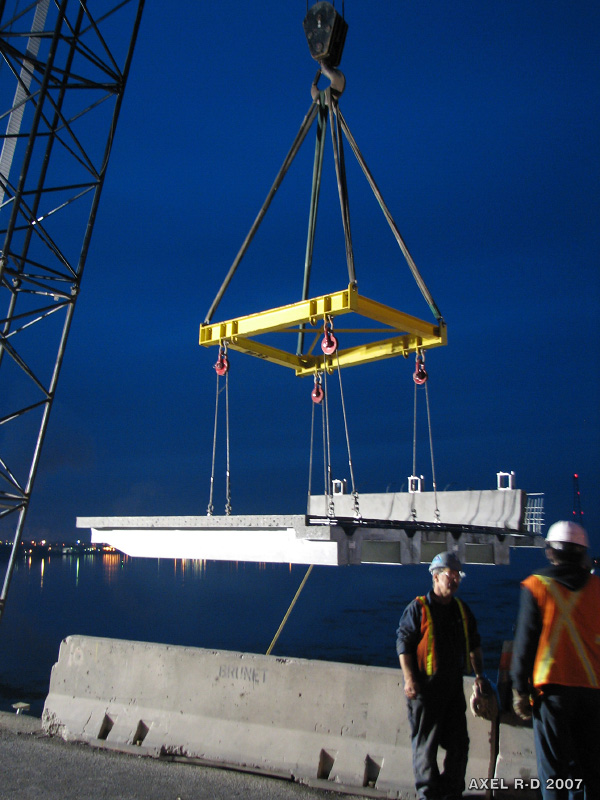

Une nouvelle section est hissée
Image non décrite

Image non décrite

Image non décrite

Image non décrite

Des ouvriers s'affairent à boucher les espaces entres les petites dalles avec du mortier de ciment
Image non décrite

Image non décrite

Instalation d'un joint de dilatation
Image non décrite

Image non décrite

Image non décrite

On coule le béton pour souder le joint au pont
Image non décrite

Image non décrite

Image non décrite

Ce joint est un joint entre deux sections mais n'a pas de dispositif de dilatation. C'est du béton plein. On voit ici la forme avec
l'armature avant que celle-ci soit installée
Image non décrite

Des gaines sont incorporées à même les dalles de béton et traversent le pont au complet. Un ouvrier est en train de tendre les
câbles qui passent dans ces gaines. Les câbles tendus donnent de la rigidité au tablier.
Image non décrite

Un autre joint avant la post-tension des câbles
Image non décrite

Image non décrite

Lever de soleil... Les nuits étaient courtes, parfois inexistantes...
Image non décrite

Coulage de la poutre de rive, qui est le joint entre le tablier de béton et la poutre extérieure en acier.
Image non décrite

Image non décrite

Pendant ce temps, sur le pont :
Image non décrite

Image non décrite

Image non décrite

De retour au travail
Image non décrite

Image non décrite

Image non décrite

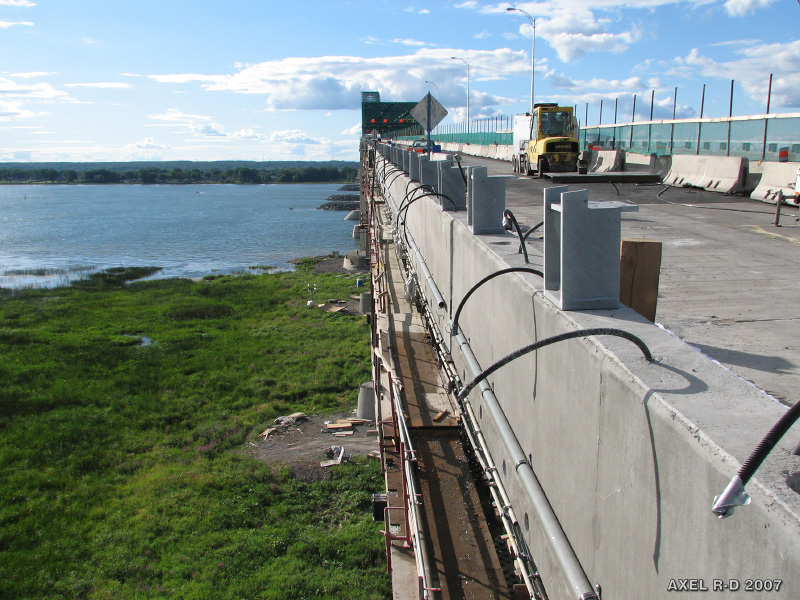

Une fois que les câbles sont tendus à l'intérieur des gaines, on injecte du coulis de béton dans celles-ci, pour qu'il n'y ait plus
d'air dans les gaines, ce qui pourrait faire rouiller les câbles. Le coulis est injecté à l'aide d'un malaxeur et d'une pompe. Les
petites gaines que vous voyez qui sortent du tablier sont des genres de relais. Quand le coulis sort d'une des gaines, on la bouche
et on passe à la suivante. Comme ça on sait que toute la gaine est remplie.
Image non décrite

Image non décrite

Image non décrite

Image non décrite

Pendant le processus d'injection, c'est littéralement le bordel sur le pont :D
Image non décrite

Une fois que les sections de tablier sont en place, il est temps de poser le muret central. Il faut d'abord détruire le vieux
béton du milieu avec l'hydrodémolition.

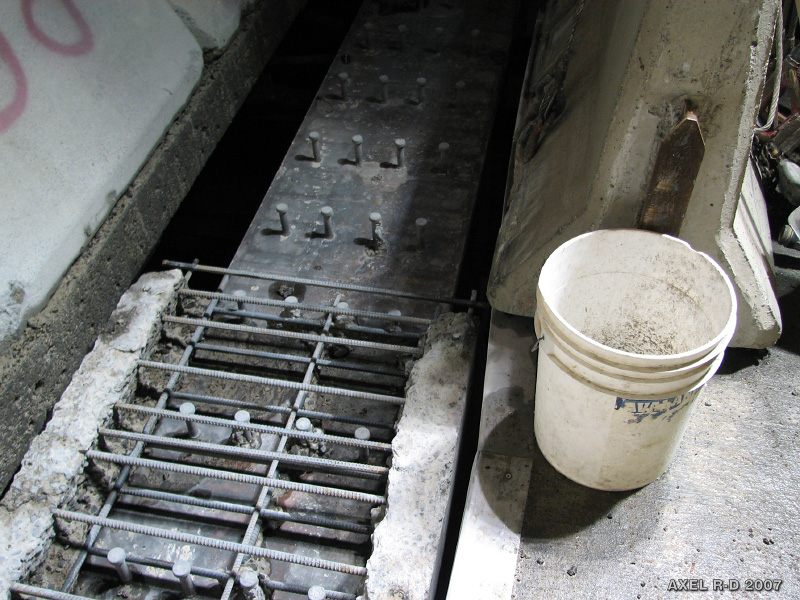

Sur la photo, à l'endroit où on voit la poutres avec les boulons, c'est l'endroit où l'ancien béton a été démoli.
Image non décrite

Ces murs isolants sont pour couper le son, et la poussière pour les automobilistes juste de l'autre côté
Image non décrite

Machine d'hydrodémolition à 'intérieur d'un abri pour protéger des éclats.
Image non décrite

Image non décrite

Installation de la nouvelle armature pour le nouveau béton du cenre qui remplacera l'ancien détruit avec l'hydrodémolition
Image non décrite

Les glissières centrales instalées sur le futur joint. Elles seront soudées au pont lors du coulage du joint.
Image non décrite

Coulage du joint
Image non décrite

Image non décrite

Image non décrite

D'autres glissières, plus bas sur le pont, sont fixées d'une autre manière. On coule du béton "autoplaçant" entres celles-ci
(espace d'environ 10 cm). le béton autoplaçant est très liquide, aussi liquide que de la soupe, et se place jusque dans les petits
recoins. Il est coulé entre les glissières avec cette petite rampe en bois:
Image non décrite

Image non décrite

Coffrages temporaires pour ce type de coulée
Image non décrite

Image non décrite

Image non décrite

Le temps pour quelques tests
Image non décrite

Produit fini. Voici l'aspect final du muret central
Image non décrite

L'asphaltage du pont s'est fait en deux fois. Voici une photo prise après la première
Image non décrite

Quelques photos aléatoires
Image non décrite

Image non décrite

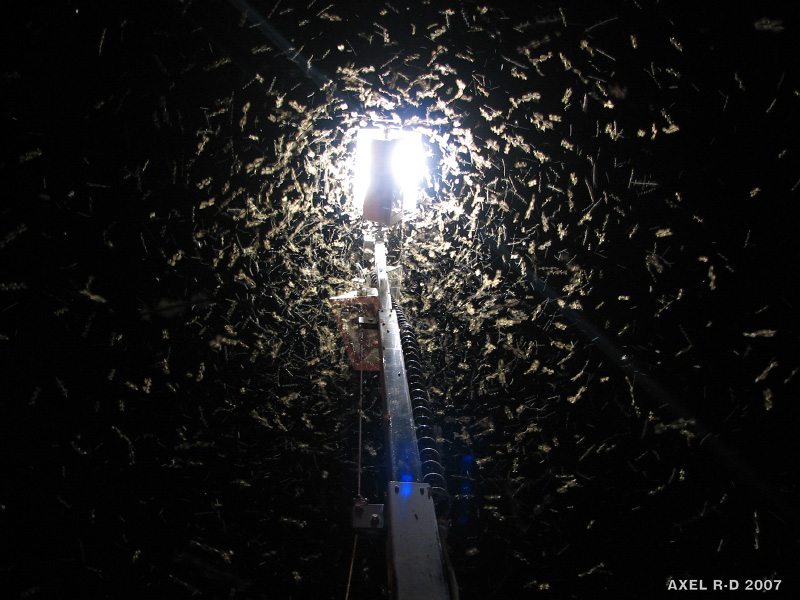

L'éclairage attire les papillons de nuit
Image non décrite

Image non décrite

Image non décrite

Image non décrite

Image non décrite

Image non décrite

Voilà pour la partie 2! La prochaine portera sur les travaux sous le pont et tout le reste!

AX

-------------------------------------------
Mes photos sur mon site

message posté le 24 nov 2007 à 11h03

Avatar

laurent

  • administrateur
  • Grenoble
Ce topic est génial !
Mais j'ai une question :D ! comment ça marche l'hydrodémolition ?

"Les Alpes sont pour l'Isérois le raisin sec sur la polente, la cerise sur le gâteau."

message posté le 24 nov 2007 à 11h57

Avatar

Théo

  • membre
  • Rouen (76)
Très belles photos ! Le chantier de ce pont ce termine quand ? Ca a du faire du bruit lors de l'accident de la voiture ! :aie:
Comment il a fais ? :D

Découvrez l'univers PlayStation en cliquant ici.

message posté le 24 nov 2007 à 12h43

Avatar

Quesh

  • équipe BAT TSC
  • Dunkerque
Très bien c'est cool de voir ça, merci :okay:
J'ai une question aussi, ça sert à quoi les petits gaines en plastique qui dépasse du béton sur la route (photo 29 et 30 de cette série) ?
